Mekanik Kafes Boru Kenetleri
Dış Boru Hizalama
- Kök geçişinin %80’i puntalama gevşetilmeden gerçekleştirilebilir
- Boru aralığı OD: 3- 48 inç
- Hafif, orta hizmet tipi (köprülü) ve orta hizmet tipi (köprüsüz) modellerde mevcuttur.
- Takoz veya boru puntalama için
- Ürün Tanımı
- Hafif Kenetler
- Orta Kenetler (köprülü)
- Orta Kenetler (köprüsüz)

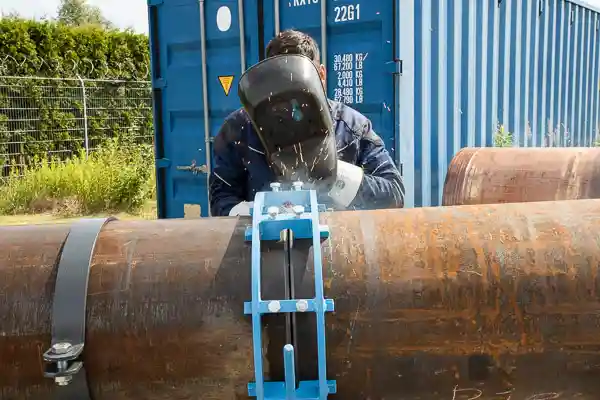

Mekanik kafes boru kenetlerimiz, boruları vidalı krikodan geçirerek, boru kenarlarının herhangi bir ofseti ile aynı hizada kesik kaynak yapılabilecek şekilde hizalamaya izin verir.
Geniş köprüler, kenedi çıkarmadan kök geçişinin yüzde 80’inin üretilmesini sağlar.
Parça No. | Boru Boyutu | OD’yi yazdır | Ağırlık |
11 003 0088
|
DN 80
|
3″ (88 mm)
|
5,3 kilo
|
11 003 0114
|
DN 100 |
4″ (114 mm)
|
6,0 kilo
|
11 003 0125
|
DN 125 |
5″ (141 mm)
|
6,3 kilo
|
11 003 0168
|
DN 150 |
6″ (168 mm)
|
8,5 kilo
|
11 003 0219
|
DN 200 |
8″ (219 mm)
|
11,0 kilo
|
11 003 0273
|
DN 250 |
10″ (273 mm)
|
15,0 kilo
|
11 003 0323
|
DN 300 |
12″ (323 mm)
|
17,0 kilo
|
11 003 0355
|
DN 350 |
14″ (355 mm)
|
20,5kg
|
11 003 0406
|
DN 400 |
16″ (406 mm)
|
22,0 kilo
|
11 003 0457
|
DN 450 |
18″ (457 mm)
|
24,5 kilo
|
Parça No. | Boru Boyutu | OD’yi yazdır | Ağırlık |
11 004 0114
|
DN 100 |
4″ (114 mm)
|
9,0 kg
|
11 004 0139
|
DN 125 |
5″ (141 mm)
|
9,5 kilo
|
11 004 0168
|
DN 150 |
6″ (168 mm)
|
10,0 kg
|
11 004 0219
|
DN 200 |
8″ (219 mm)
|
13,0 kilo
|
11 004 0273
|
DN 250 |
10″ (273 mm)
|
17,0 kilo
|
11 004 0323
|
DN 300 |
12″ (323 mm)
|
23,0 kilo
|
11 004 0355
|
DN 350 |
14″ (355 mm)
|
27,0 kilo
|
11 004 0406
|
DN 400 |
16″ (406 mm)
|
31,0 kilo
|
11 004 0457
|
DN 450 |
18″ (457 mm)
|
36,0 kilo
|
11 004 0508
|
DN 500 |
20″ (508 mm)
|
38,0 kilo
|
Parça No. | Boru Boyutu | OD’yi yazdır | Ağırlık |
11 004 0406
|
DN 400 |
16″ (406 mm)
|
33,0 kilo
|
11 004 0457
|
DN 450 |
18″ (457 mm)
|
38,0 kilo
|
11 004 0508
|
DN 500 |
20″ (508 mm)
|
42,0 kilo
|
11 N04 0559
|
DN 550
|
22″ (559 mm)
|
49,0 kilo
|
11 N04 0610
|
DN 600
|
24″ (610 mm)
|
52,0 kilo
|
11 N04 0711
|
DN 700
|
28″ (711 mm)
|
58,0 kilo
|
11 N04 0762
|
DN 750
|
30″ (762 mm)
|
60,0 kg
|
11 N04 0813
|
DN 800
|
32″ (813 mm)
|
62,0 kilo
|
11 N04 0914
|
DN 900
|
36″ (914 mm)
|
70,0 kilo
|
11 N04 1016
|
DN 1.000
|
40″ (1,016 mm)
|
72,0 kilo
|
11 N04 1067
|
DN 1.050
|
42″ (1,067 mm)
|
78,0 kilo
|
11 N04 1118
|
DN 1.100
|
44″ (1,118 mm)
|
85,0 kilo
|
11 N04 1220
|
DN 1.200
|
48″ (1,219 mm)
|
100,0kg
|
